Khuôn mẫu đóng vai trò quan trọng trong ngành công nghiệp sản xuất, đặc biệt là trong lĩnh vực đúc, ép nhựa, gia công kim loại… Việc nắm rõ quy trình thiết kế và chế tạo khuôn mẫu từ A đến Z giúp doanh nghiệp tiết kiệm chi phí, nâng cao hiệu quả sản xuất và đảm bảo chất lượng sản phẩm. Bài viết sau sẽ giúp bạn hiểu rõ từng bước trong quy trình này một cách chi tiết và đầy đủ.
Tìm hiểu yêu cầu và phân tích sản phẩm
Trước khi bắt đầu thiết kế khuôn, việc nghiên cứu và phân tích sản phẩm là bước không thể thiếu để đảm bảo khuôn mẫu đáp ứng đúng yêu cầu kỹ thuật.
Phân tích hình dáng và kết cấu sản phẩm
Việc đầu tiên là đánh giá hình dạng, kích thước, độ phức tạp và các chi tiết kỹ thuật của sản phẩm. Điều này giúp kỹ sư xác định loại khuôn phù hợp, hướng mở khuôn, vị trí xả nhựa, và phương pháp tách khuôn.
Đánh giá vật liệu sử dụng
Mỗi loại vật liệu (nhựa, kim loại, cao su…) đều có những đặc tính riêng về nhiệt độ, độ co rút, khả năng định hình. Việc lựa chọn vật liệu phù hợp sẽ ảnh hưởng trực tiếp đến thiết kế và tuổi thọ khuôn.
Tính toán dung sai và độ chính xác
Tùy theo yêu cầu sản phẩm, kỹ sư cần xác định dung sai phù hợp để đảm bảo sản phẩm đạt chuẩn. Điều này liên quan đến khả năng gia công của máy móc và sự chính xác của khuôn.
Thiết kế khuôn mẫu trên phần mềm CAD
Thiết kế khuôn mẫu thường được thực hiện bằng các phần mềm chuyên dụng như SolidWorks, AutoCAD, NX, CATIA… để đảm bảo độ chính xác và khả năng mô phỏng cao.
Lập bản vẽ chi tiết sản phẩm
Từ mô hình 3D của sản phẩm, kỹ sư tiến hành tạo bản vẽ kỹ thuật đầy đủ các mặt cắt, kích thước, dung sai, và các yêu cầu đặc biệt. Bản vẽ này là cơ sở để thiết kế khuôn.
Thiết kế cấu trúc khuôn
Cấu trúc khuôn bao gồm các chi tiết như: lõi khuôn (core), lòng khuôn (cavity), hệ thống dẫn nhựa, hệ thống làm mát, hệ thống đẩy sản phẩm. Tất cả được bố trí tối ưu để đảm bảo khả năng sản xuất và tháo lắp dễ dàng.
Mô phỏng hoạt động của khuôn
Các phần mềm mô phỏng cho phép kỹ sư kiểm tra trước quá trình phun đúc, dòng chảy vật liệu, nhiệt độ phân bố và khả năng làm mát. Qua đó, họ có thể phát hiện và điều chỉnh lỗi ngay trong giai đoạn thiết kế.
Gia công khuôn mẫu
Sau khi thiết kế hoàn tất, giai đoạn gia công bắt đầu để hiện thực hóa bản vẽ thành sản phẩm thực tế.
Lựa chọn vật liệu chế tạo khuôn
Thông thường, khuôn được làm từ thép cứng (như P20, H13, S136…) hoặc nhôm đối với các sản phẩm yêu cầu số lượng thấp. Vật liệu khuôn phải đảm bảo độ bền, chống mài mòn và khả năng chịu nhiệt tốt.
Gia công thô và gia công tinh

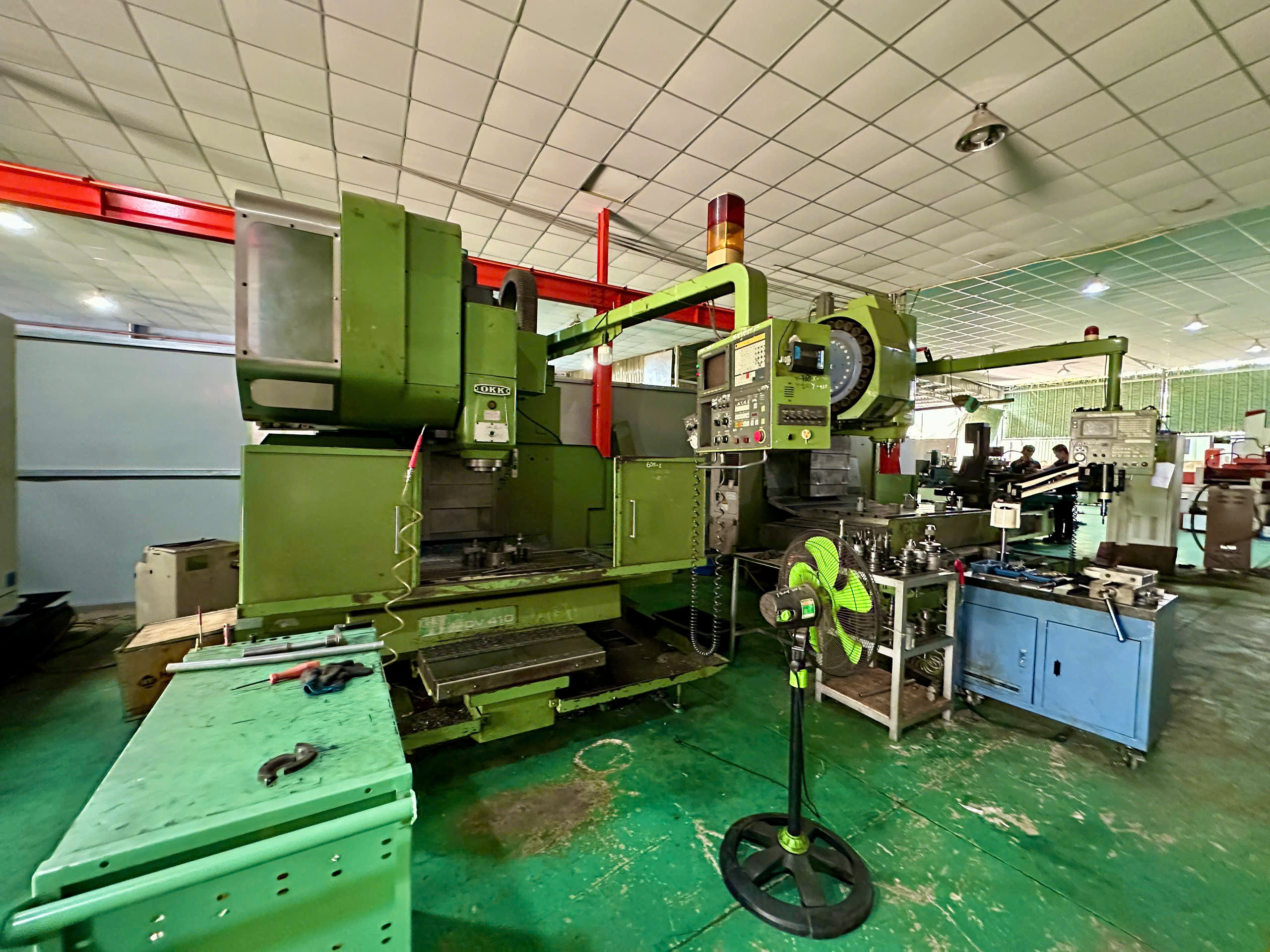

Gia công thô được thực hiện bằng máy CNC để tạo hình dạng cơ bản. Sau đó, các công đoạn gia công tinh như phay, tiện, mài, xung EDM được thực hiện để đạt độ chính xác cao và bề mặt hoàn thiện tốt.
Lắp ráp và kiểm tra sơ bộ
Sau khi các chi tiết được hoàn thiện, kỹ sư tiến hành lắp ráp khuôn và kiểm tra sơ bộ độ khít, độ chính xác giữa các bộ phận, đồng thời đánh giá khả năng đóng mở khuôn và hệ thống đẩy.
Thử khuôn và hiệu chỉnh
Giai đoạn này nhằm kiểm tra khả năng vận hành thực tế của khuôn mẫu, từ đó phát hiện lỗi và điều chỉnh cho hoàn thiện.
Tiến hành test khuôn lần đầu
Khuôn được lắp vào máy ép và thực hiện quy trình đúc thử. Qua mẫu sản phẩm đầu tiên, kỹ sư sẽ đánh giá khả năng tạo hình, độ đầy vật liệu và sự xuất hiện các lỗi như xước, rỗ khí, co rút…
Ghi nhận và phân tích lỗi
Tất cả các lỗi phát sinh trong quá trình test khuôn được phân tích kỹ lưỡng để xác định nguyên nhân. Có thể do thiết kế chưa tối ưu, gia công sai lệch, hoặc điều kiện máy ép chưa phù hợp.
Điều chỉnh và tối ưu hóa khuôn
Sau khi xác định nguyên nhân, khuôn sẽ được điều chỉnh lại các chi tiết như hệ thống làm mát, kênh dẫn nhựa, vị trí cổng phun… để đảm bảo khuôn hoạt động ổn định và sản phẩm đạt chuẩn.
Bảo trì và cải tiến khuôn mẫu
Sau khi khuôn được đưa vào sản xuất hàng loạt, việc bảo trì định kỳ và cải tiến là yếu tố quan trọng giúp kéo dài tuổi thọ khuôn và duy trì chất lượng sản phẩm.
Lên kế hoạch bảo trì định kỳ
Khuôn mẫu cần được kiểm tra thường xuyên theo chu kỳ hoạt động: lau chùi bề mặt, kiểm tra hệ thống dẫn nhựa và làm mát, mài lại các chi tiết bị mòn để tránh ảnh hưởng đến sản phẩm.
Theo dõi tuổi thọ và hiệu suất khuôn
Mỗi loại khuôn có giới hạn số lần ép sản phẩm. Kỹ sư cần theo dõi số lần sử dụng để kịp thời lên kế hoạch thay thế hoặc sửa chữa khi có dấu hiệu hao mòn, nứt gãy.
Cải tiến thiết kế khi cần thiết
Trong quá trình sản xuất, nếu phát hiện các lỗi lặp lại hoặc muốn cải tiến năng suất, kỹ sư có thể tiến hành chỉnh sửa thiết kế khuôn để tối ưu hóa hiệu quả làm việc và giảm thiểu chi phí.
Những lưu ý quan trọng trong quy trình thiết kế và chế tạo khuôn
Việc thực hiện đúng quy trình không chỉ giúp tiết kiệm thời gian và chi phí mà còn đảm bảo hiệu suất sản xuất lâu dài.
Luôn ưu tiên tính khả thi trong sản xuất
Thiết kế cần phù hợp với năng lực sản xuất thực tế của nhà máy, tránh những chi tiết quá phức tạp gây khó khăn cho gia công hoặc bảo trì.
Chú trọng đến tính linh hoạt của khuôn
Khuôn nên được thiết kế sao cho dễ dàng điều chỉnh hoặc thay đổi nếu sản phẩm cần cải tiến trong tương lai, từ đó tiết kiệm chi phí chế tạo khuôn mới.
Đảm bảo tính đồng bộ giữa thiết kế và chế tạo
Sự kết nối chặt chẽ giữa đội ngũ thiết kế và gia công khuôn giúp hạn chế sai sót, rút ngắn thời gian hoàn thiện và đảm bảo sản phẩm đạt chất lượng cao ngay từ lần đầu thử nghiệm.
Toàn bộ quy trình thiết kế và chế tạo khuôn mẫu từ A đến Z đòi hỏi sự phối hợp chặt chẽ giữa các bộ phận kỹ thuật, sản xuất và kiểm định. Việc hiểu và tuân thủ đúng quy trình sẽ mang lại nhiều lợi ích về chi phí, chất lượng và độ bền của khuôn mẫu, góp phần tăng năng suất và vị thế cạnh tranh trong sản xuất công nghiệp hiện đại.
